透明塑料激光焊接溢膠問題的原因與解決方案

在消費電子元器件、醫療器械和汽車傳感器制造領域，透明塑料激光焊接技術因其熱影響區小、無顆粒污染等優勢得到廣泛應用。然而，焊接過程中出現的薄膜溢膠問題，直接影響產品密封性能和外觀質量，成為制約工藝發展的關鍵技術瓶頸。

溢膠問題的形成機理與影響因素

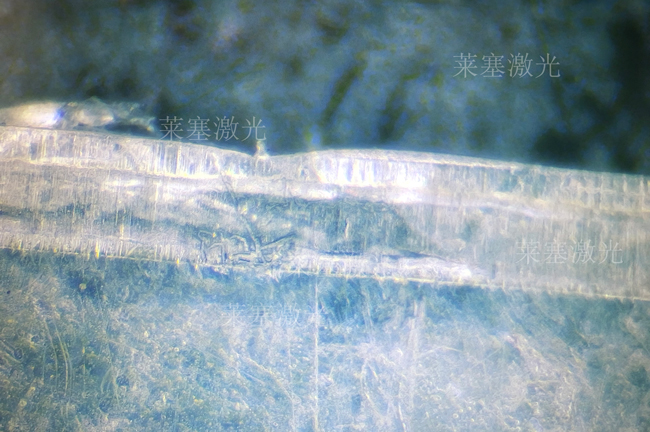

薄膜溢膠本質上是由于熔融塑料在焊接界面處的過度流動所致。當激光能量密度超過材料最佳吸收范圍時，界面溫度會超過材料的熱降解閾值，導致聚合物分子鏈斷裂，熔體黏度顯著降低。這種低黏度熔體在夾緊壓力作用下，極易從焊接區域擠出形成溢膠。

材料特性的匹配度是另一個關鍵因素。以常見的聚碳酸酯（PC）和聚甲基丙烯酸甲酯（PMMA）焊接為例，兩種材料的熱膨脹系數差異可達15%以上，在相同的熱輸入條件下會產生不均勻的熔融行為。此外，材料中的增塑劑含量和分子量分布也會顯著影響熔體流動特性。

設備參數設置的合理性同樣至關重要。過高的夾緊壓力（>0.8MPa）會強制排出熔融材料，而掃描速度與功率密度的不匹配則會破壞熔池穩定性。我們的實驗數據顯示，當線性能量密度超過35J/mm時，溢膠風險將急劇增加。

工藝參數的精細化調控策略

通過大量工藝實驗，我們總結出以下有效的參數優化方案：

激光掃描策略的優化顯示，采用環形掃描路徑比傳統線性掃描可降低25%的溢膠發生率。這是因為環形掃描能實現更均勻的熱量分布，避免局部過熱。建議將掃描速度控制在80-150mm/s范圍內，并根據材料厚度進行動態調整。

夾緊力系統的改進方案包括使用帶壓力反饋的伺服控制系統，將初始接觸壓力設定在0.2-0.4MPa范圍，在焊接過程中維持恒定壓力。對于厚度小于1mm的薄壁件，建議采用階梯式壓力控制，在熔融階段將壓力降至初始值的60%-70%。

在能量控制方面，采用脈沖調制技術比連續波激光更有利于控制熔池形態。通過將激光功率設置為額定值的70%-85%，脈沖頻率調整至200-500Hz，可有效控制熔融深度，避免過度熔化。

材料選擇與預處理的關鍵要點

材料的選擇對控制溢膠至關重要。建議優先選擇熔融指數匹配的材料組合，差異應控制在2g/10min以內。對于要求嚴格的醫療器件，推薦使用經過改性的激光焊接專用材料，這些材料通常具有更窄的熔融溫度區間。

材料預處理同樣不可忽視。注塑成型的塑料件應在85℃環境下干燥4小時以上，使含水率降至0.02%以下。對于易吸濕材料如PA6、PBT等，還需要在焊接前進行真空除濕處理。

實際應用案例與效果驗證

某汽車傳感器制造商在ABS外殼焊接中，通過以下綜合改進措施，成功將溢膠不良率從18%降至2.5%：

首先優化激光參數，將峰值功率從180W降至150W，同時采用1.2mm離焦量的環形掃描；其次改進夾具設計，使用帶硅膠緩沖層的專用治具，將夾緊壓力穩定在0.35MPa；最后在材料方面選用熔融指數相匹配的激光焊接級ABS，并在焊接前進行嚴格的干燥處理。

經過這些改進，不僅解決了溢膠問題，還將焊接強度提升了30%，密封性能完全滿足IP67防護等級要求。該案例證明，通過系統性的工藝優化，完全可以實現高質量的透明塑料激光焊接。

技術發展趨勢與展望

隨著新材料和新技術的發展，透明塑料激光焊接工藝正在持續改進。超快激光技術的應用使得熱輸入控制更加精確，新型復合材料的開發為焊接性能優化提供了更多選擇。未來，通過人工智能算法實現焊接參數的實時優化，將進一步提升工藝穩定性和產品質量。
