塑料激光焊接中兩種類型的熱塑性塑料和兩種材料的可焊性原理

熱塑性塑料是可以熔化的塑料。因此它們是可焊接的。下面更詳細地解釋兩種類型的熱塑性塑料和兩種材料的可焊性原理。

熱塑性塑料可分為無定形和半結晶熱塑性塑料。無定形熱塑性塑料是透明的，因為它們沒有可見的添加劑。另一方面，半結晶熱塑性塑料在肉眼看來是不透明或乳白色的。原則上，相同的熱塑性塑料可以用激光焊接在一起。然而，必須考慮熱塑性塑料的光學特性。

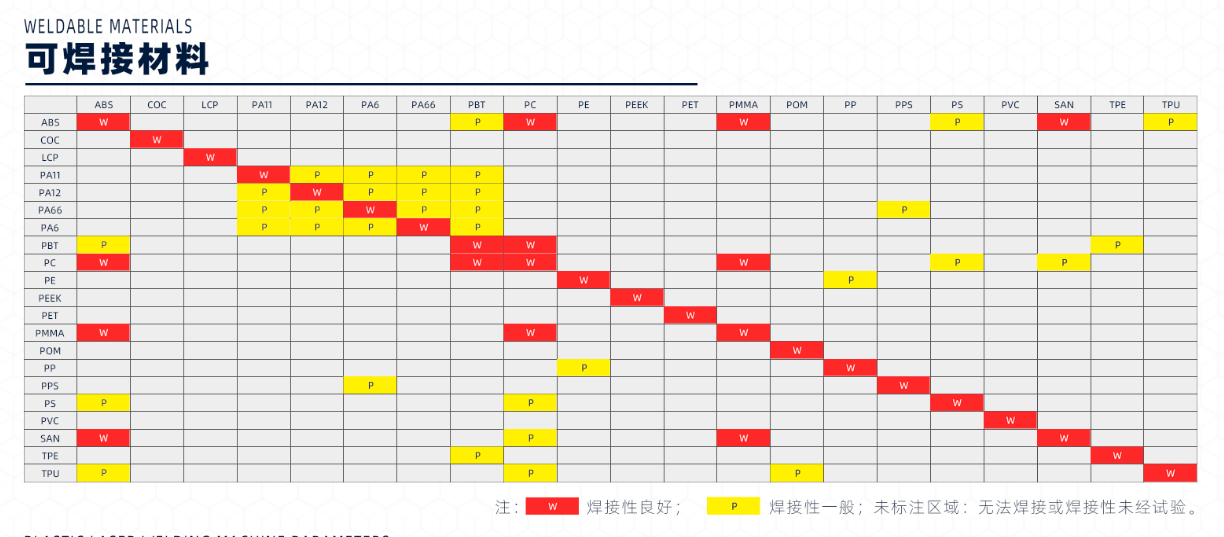

該表列出了可激光焊接的材料組合。除了這些組合之外，還可以使用改性混合物擴展光譜。

全尺寸圖片材料組合：

光學特性

塑料的光學特性影響激光焊接中的焊接結果。一方面，激光焊接需要透明的焊接伙伴。

沒有添加劑，每種熱塑性塑料對激光輻射都是透明的。然而，無定形和半結晶熱塑性塑料是有區別的。使用無定形熱塑性塑料，即使使用較厚的材料，輻射也幾乎完美地傳輸。另一方面，對于半結晶熱塑性塑料，輻射在微晶處發生折射和反射。這導致輻射散射，這主要取決于微晶的程度和要輻射的材料的厚度。

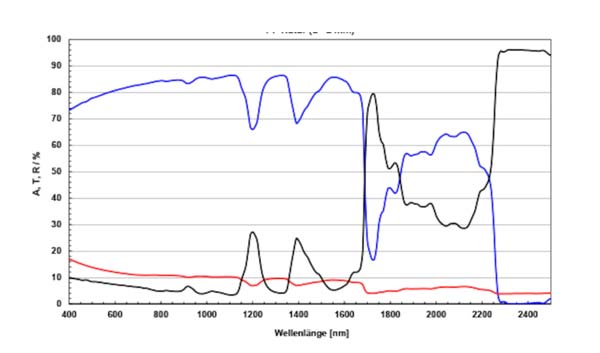

下圖為透明聚丙烯（PP）的光譜分析。塑料在 800-1100 nm 的波長范圍內比可見光范圍（400 - 700 nm）更透明。

光學穿透深度

光學穿透深度是吸收性連接伙伴的特性的量度。它顯示了輻射在產生熱量之前穿透塑料表面的深度。

理想情況下，光學穿透深度在 ?m 范圍內，見上圖。如果沒有足夠的吸收，更容易發生體積吸收。這會加熱材料的整個厚度，見中間情況。第三種情況描述了太大的表面反射。在這種情況下，輻射根本無法穿透表面。因此，最后兩種情況對該過程相當不利。

焊接過程中產生的熱量會形成一個熱影響區，該熱影響區可以在顯微鏡下通過切片機切片或顯微切片看到。
